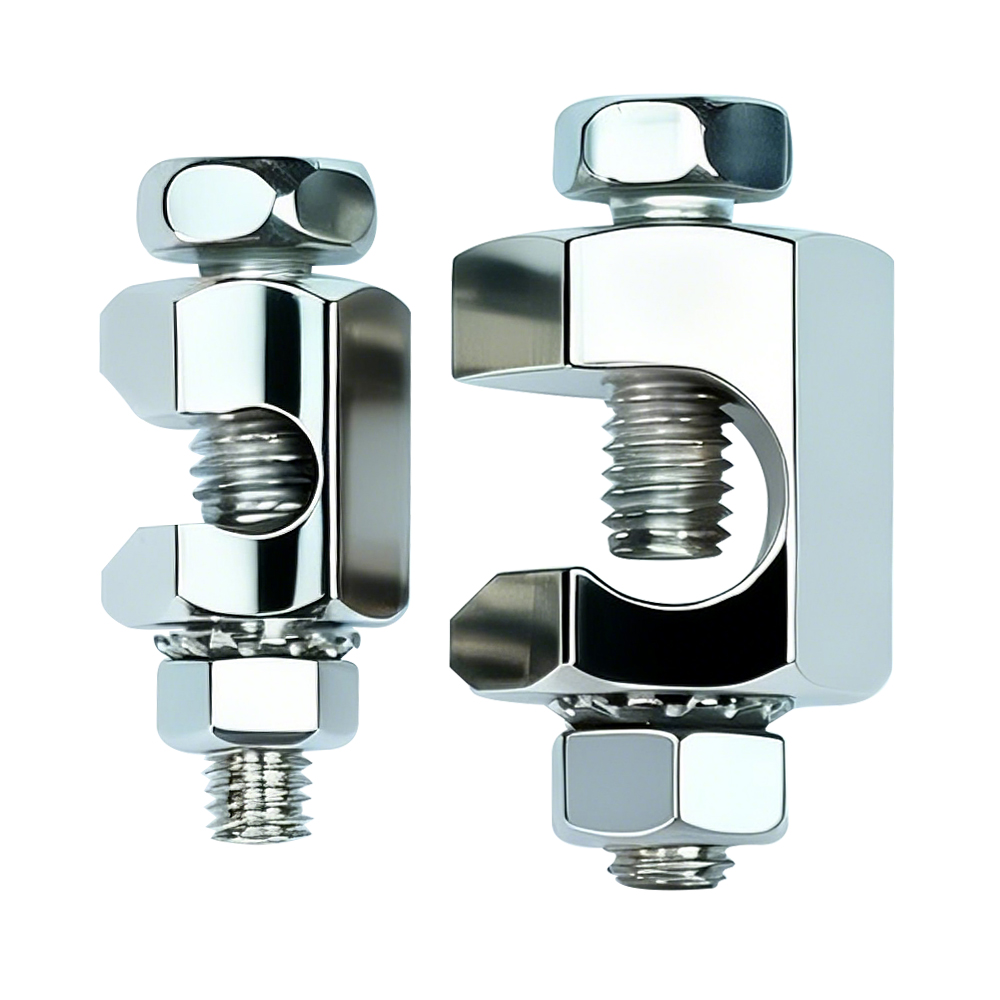

Morsetto di messa a terra NSPV per pannelli fotovoltaici
Introduzione del prodotto
Il morsetto di messa a terra NSPV per impianti fotovoltaici, noto anche come connettore di messa a terra o morsetto di terra solare, è un componente fondamentale progettato per garantire un efficace collegamento elettrico e una messa a terra nei sistemi di montaggio fotovoltaici (FV). Fornisce un percorso di messa a terra stabile e a bassa resistenza tra i moduli fotovoltaici, le guide di montaggio in alluminio e il conduttore di terra del sistema, garantendo la conformità con gli standard internazionali di sicurezza elettrica.
Negli impianti solari distribuiti e su larga scala, una messa a terra affidabile è essenziale non solo per la sicurezza del personale, ma anche per la stabilità a lungo termine del sistema, la protezione dai fulmini, la dissipazione della corrente di guasto e la riduzione del degrado indotto dal potenziale (PID). I connettori di messa a terra NSPV sono progettati specificamente per gli ambienti esterni difficili degli impianti fotovoltaici, dove le fluttuazioni di temperatura, l'umidità, l'esposizione ai raggi UV e i rischi di corrosione rappresentano sfide costanti.
I morsetti di messa a terra solari NSPV sono ampiamente utilizzati in centrali solari su larga scala, impianti fotovoltaici su tetto per uso commerciale e industriale (C&I) e installazioni residenziali. Grazie alla combinazione di materiali ad alta conduttività, progettazione meccanica di precisione e dimensioni standardizzate, NSPV garantisce prestazioni di messa a terra costanti per l'intera durata di vita dell'impianto fotovoltaico.
Specifiche del prodotto
| Specifiche | ||
| Nome del prodotto | Terminali di collegamento per messa a terra solare / Morsetto di messa a terra solare | ||
| codici articolo | L08001-001 / L08001-002 / L08001-003 / L08001-004 | ||
| Dimensioni del cavo applicabili |
| ||
| Gamma di spessori del telaio | 0,8 – 4,5 mm | ||
| Materiale | Rame / Acciaio inossidabile SUS304 | ||
| Finitura superficiale | Bianco (superficie metallica conduttiva) | ||
| Intervallo di temperatura ambiente | Da -40 °C a +85 °C (conforme alle normative IEC) | ||
| Ambiente applicativo | Adatto per esterni, resistente ai raggi UV e alla corrosione. | ||
| Metodo di installazione |
| ||
| Riferimento di conformità | temperatura di esercizio standard IEC |
Le nostre caratteristiche
1 Materiali ad alta conduttività
Il morsetto di messa a terra utilizza il rame come materiale conduttivo principale, garantendo un'eccellente conduttività elettrica e una resistenza di contatto minima. Gli elementi di fissaggio in acciaio inossidabile (SUS304) offrono resistenza meccanica e resistenza alla corrosione senza compromettere le prestazioni elettriche.
2. Fissaggio meccanico sicuro
La struttura del morsetto è progettata per penetrare gli strati di ossido di alluminio anodizzato sui telai dei moduli fotovoltaici o sulle guide di montaggio, garantendo una connessione elettrica metallo-metallo stabile. Ciò assicura un'affidabilità di messa a terra a lungo termine anche in presenza di vibrazioni, cicli termici e carichi di vento.
Compatibilità con cavi di larghezza 3
Grazie alla compatibilità con cavi da 1,5 mm² fino a 70 mm², i connettori di messa a terra NSPV supportano impianti di varie dimensioni, dai tetti residenziali ai grandi impianti solari, senza richiedere soluzioni di messa a terra personalizzate.
4 Ampia adattabilità allo spessore del telaio
Lo spessore del telaio, compreso tra 0,8 e 4,5 mm, garantisce la compatibilità con la maggior parte dei telai e delle strutture di montaggio standard per moduli fotovoltaici in alluminio, riducendo la complessità delle scorte per le imprese EPC.
5 Installazione senza attrezzi
Il sistema di bloccaggio meccanico consente un'installazione rapida utilizzando utensili standard. Non sono necessarie attrezzature speciali per la crimpatura, la saldatura o trattamenti superficiali, migliorando l'efficienza in cantiere e riducendo i costi di manodopera.
6 Resistenza ad ambienti ostili
Progettato per ambienti fotovoltaici esterni, il connettore di messa a terra mantiene prestazioni elettriche e meccaniche stabili in un ampio intervallo di temperature (da -40 °C a +85 °C), risultando adatto per installazioni in zone desertiche, costiere e ad alta quota.
I nostri vantaggi
1 Garanzia di sicurezza elettrica
Un impianto fotovoltaico correttamente messo a terra è essenziale per la sicurezza del personale e la protezione delle apparecchiature. I connettori di messa a terra NSPV forniscono un percorso di messa a terra affidabile, garantendo una rapida dissipazione della corrente di guasto e la conformità alle normative internazionali in materia di sicurezza elettrica.
2 Affidabilità a lungo termine
Grazie all'utilizzo di materiali resistenti alla corrosione e a un design meccanico collaudato, i connettori di messa a terra NSPV mantengono una resistenza di contatto stabile nel tempo, riducendo il rischio di guasti alla messa a terra causati da ossidazione o allentamento.
3. Riduzione dei requisiti di manutenzione
Una volta installato, il morsetto di messa a terra richiede ispezioni e manutenzione minime, aiutando i proprietari del sistema a ridurre i costi operativi a lungo termine.
4. Standardizzazione per i progetti EPC
La disponibilità di molteplici codici articolo standardizzati consente alle aziende EPC di selezionare facilmente le soluzioni di messa a terra in base alla sezione del conduttore e alla configurazione del sistema, semplificando l'approvvigionamento e la pianificazione dell'installazione.
5 Compatibilità con i sistemi fotovoltaici globali
I connettori di messa a terra NSPV sono adatti per impianti fotovoltaici progettati secondo gli standard IEC, risultando quindi ideali per progetti internazionali in Europa, Medio Oriente, Africa, Asia-Pacifico e America Latina.
Applicazione
centrali solari su scala industriale
Impianti fotovoltaici su tetto per edifici commerciali e industriali.
Impianti solari residenziali
Strutture fotovoltaiche a terra
messa a terra della guida di montaggio in alluminio
Incollaggio del telaio del modulo fotovoltaico
Collegamenti di messa a terra dell'inverter e della scatola di giunzione
