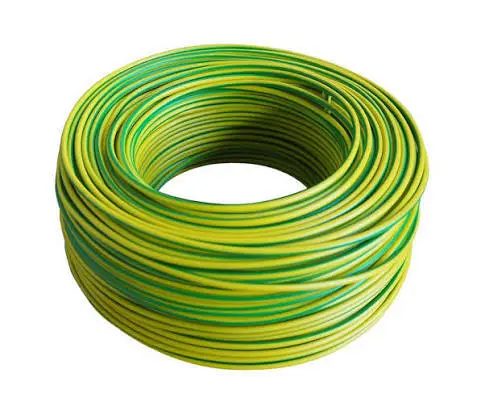

Заземляющий кабель для солнечных батарей | Кабель заземления для солнечных фотоэлектрических систем

Кабель заземления NSPV Solar Earth Cable обеспечивает надежное заземление для современных фотоэлектрических систем.

Гибкий медный проводник для простоты монтажа и надежного электрического соединения.
Подходит для каркасов солнечных панелей, монтажных конструкций, инверторов и фотоэлектрического оборудования.
Доступны в различных типоразмерах проводников, длинах кабелей и конфигурациях клемм.
Подходит для наружного заземления солнечных батарей и выравнивания потенциалов.
Предлагаем индивидуальные решения по кабелям заземления для фотоэлектрических систем, доступные для проектов OEM-производителей, EPC-компаний и дистрибьюторов.

расследование

Написать рецензию

Введение в продукт

Кабель заземления NSPV предназначен для заземления и выравнивания потенциалов в фотоэлектрических (ФЭ) системах. Он обеспечивает надежное электрическое соединение между рамами солнечных модулей, монтажными конструкциями, инверторами, распределительными коробками и другими открытыми проводящими компонентами.

Кабель изготовлен с гибким медным проводником и защитной изоляцией, подходящей для использования в наружных фотоэлектрических системах. Для удобства идентификации цепи заземления доступна желто-зеленая изоляция , а в соответствии с требованиями проекта могут быть поставлены провода нестандартных размеров, длины кабеля и конфигурации клемм.

Разработанный для бытовых, коммерческих, промышленных и коммунальных солнечных электростанций, кабель заземления NSPV PV обеспечивает надежное заземление всей фотоэлектрической системы.

Технические характеристики изделия

Название продукта	Заземляющий кабель для солнечных батарей / Заземляющий кабель для фотоэлектрических систем
Приложение	Заземление и эквипотенциальное выравнивание фотоэлектрической системы
Тип кабеля	Одножильный заземляющий кабель
Номинальное напряжение	1500VDC
Дирижер	Многожильная медь
Тип проводника	Неизолированная медь / Луженая медь
Изоляционная оболочка	Сшитый полиэтилен (XLPE), с возможностью индивидуальной настройки в зависимости от области применения.
Поперечное сечение	4 / 6 / 10 / 16 мм² и нестандартные размеры

Наши функции

1. Гибкий медный проводник

В кабеле NSPV Solar Earth Cable используется многожильный медный проводник, обеспечивающий хорошую электропроводность и гибкость при монтаже.

Гибкая конструкция облегчает прокладку кабеля вокруг конструкций крепления фотоэлектрических панелей, рам модулей и точек заземления.

2. Предназначен для заземления фотоэлектрических систем.

Данный кабель специально разработан для заземления солнечных батарей и фотоэлектрических систем , включая соединения между рамами модулей, монтажными конструкциями и системами заземления.

3. Желто-зеленая идентификация

Желто-зеленая изоляция обеспечивает легкую визуальную идентификацию защитного заземляющего проводника, помогая монтажникам различать цепь заземления во время установки и обслуживания фотоэлектрических систем.

4. Применение наружных фотоэлектрических систем

Для наружных солнечных установок можно выбрать подходящую изоляцию и конструкцию кабелей, обеспечивающие устойчивость к воздействию окружающей среды, таким как ультрафиолетовое излучение, перепады температуры и влажность.

5. Кабель нестандартной длины

Компания NSPV может поставлять кабели нестандартной длины, что позволяет сократить ненужную резку и подготовку кабеля во время монтажа.

Короткие заземляющие перемычки также могут поставляться с предварительно установленными клеммами.

6. Пользовательские настройки терминала

Для разных точек заземления могут потребоваться разные характеристики клемм.

NSPV может быть настроен под ваши нужды:

Кольцевые клеммы
Кабельные наконечники
клеммы M4
Терминалы М5
клеммы М6
клеммы М8
Диаметры отверстий на заказ
Нестандартная длина кабеля

Наши преимущества

Производитель кабелей заземления для фотоэлектрических систем

Компания NSPV специализируется на решениях для подключения и защиты фотоэлектрических систем , поставляя заземляющие кабели, а также другие компоненты для подключения фотоэлектрических элементов.

Это позволяет клиентам приобретать различные электротехнические соединительные изделия для фотоэлектрических систем у одного поставщика.

Кабель заземления для солнечных батарей на заказ

Для различных фотоэлектрических проектов предъявляются разные требования к размеру, длине, изоляции кабелей и конфигурации клемм.

Компания NSPV предлагает индивидуальные решения по использованию солнечных заземляющих кабелей для следующих целей:

производители модулей
Установщики солнечных батарей
Подрядчики EPC
дистрибьюторы фотоэлектрических систем
Интеграторы солнечных систем
Крупномасштабные солнечные электростанции

Прямые поставки с завода.

Как производитель, компания NSPV может поддерживать OEM-производство и изготовление продукции по индивидуальным заказам, а не только поставлять стандартные кабели, имеющиеся в наличии.

Заказчики могут указывать размеры, длину, цвет и конфигурацию клемм кабелей в соответствии со своими требованиями к установке.

Комплексные решения для подключения фотоэлектрических систем

Помимо кабелей заземления для фотоэлектрических систем , компания NSPV поставляет широкий ассортимент продукции для подключения фотоэлектрических элементов к источнику постоянного тока, в том числе:

Совместимые с MC разъемы для фотоэлектрических систем на 1500 В
Разъемы предохранителей
Диодные разъемы
Кабельные жгуты для фотоэлектрических систем
Кабельные сборки H/T/Y
изоляторы постоянного тока
Соединители для прокалывания изоляции
Аксессуары для подключения фотоэлектрических панелей
Компоненты заземления

Благодаря этому NSPV подходит для клиентов, ищущих комплексное решение для подключения и обеспечения безопасности фотоэлектрических систем .

Приложение

Заземление корпуса солнечной панели

Кабель заземления для солнечных батарей может использоваться для соединения проводящих рамок фотоэлектрических модулей с системой заземления и уравнивания потенциалов.

Конструкция крепления фотоэлектрического элемента. Заземление.

Этот кабель может использоваться для заземления алюминиевых или стальных монтажных конструкций и системы заземления фотоэлектрической системы.

Защитное заземление инвертора

Заземляющие проводники могут использоваться для подключения открытых проводящих частей оборудования фотоэлектрического инвертора к системе защитного заземления в соответствии с требованиями производителя инвертора.

Заземление распределительной коробки

Распределительные коробки для фотоэлектрических панелей и другие металлические корпуса могут потребовать защитного заземления в рамках общей системы электрической защиты фотоэлектрической системы.

Коммерческие и промышленные солнечные системы

Подходит для солнечных электростанций на крышах, в коммерческих, промышленных и сельскохозяйственных зданиях, где требуется надежное заземление и уравнивание потенциалов.

Солнечные электростанции промышленного масштаба

Для крупных солнечных электростанций использование кабелей заземления индивидуальной длины и сечения проводников может способствовать стандартизации монтажа на большом количестве фотоэлектрических систем.

Почему важен кабель заземления для солнечных батарей?

A Кабель заземления солнечной батареи является важным компонентом системы заземления фотоэлектрической системы.

Его назначение не ограничивается молниезащитой. Правильно спроектированная система заземления также может помочь:

Обеспечить путь для токов короткого замыкания
Снизьте опасное напряжение прикосновения.
Поддерживайте эквипотенциальное соединение.
Поддержка защиты от электрических неисправностей
Подключите открытые проводящие компоненты фотоэлектрического элемента.
Повышение общей электробезопасности

Заземление должно проектироваться совместно с другими мерами защиты, такими как выравнивание потенциалов, защита от перенапряжений и молниезащита, в соответствии с действующими электротехническими стандартами.

FAQ

Что такое кабель заземления солнечной батареи?

A: Кабель заземления для солнечных батарей (TA Solar Earth Cable) — это заземляющий проводник, используемый в фотоэлектрических системах для электрического соединения открытых проводящих компонентов, таких как рамы солнечных панелей и монтажные конструкции, с системой заземления. Его также часто называют кабелем заземления для фотоэлектрических систем, солнечным заземляющим кабелем, проводом заземления для фотоэлектрических систем или кабелем заземления для фотоэлектрических систем.

Какой размер заземляющего кабеля для солнечных батарей мне нужен?

A: Требуемое сечение кабеля зависит от конструкции фотоэлектрической системы, метода заземления, требований к защитным устройствам, местных электротехнических стандартов и проектных спецификаций. Обычно используются сечение 1,5 мм², 2,5 мм², 4 мм², 6 мм², 10 мм² и 16 мм², однако могут быть доступны и более крупные сечение по индивидуальному заказу. Окончательное сечение проводника должно быть определено квалифицированным проектировщиком или монтажником электрооборудования в соответствии с действующим стандартом.

Можно ли оснастить заземляющий кабель для фотоэлектрических панелей клеммами?

A: Да. Компания NSPV может изготовить на заказ кабельные сборки для заземления фотоэлектрических систем с различной длиной кабеля и конфигурацией клемм. Наиболее распространенные варианты включают кольцевые клеммы M4, M5, M6 и M8, а также другие конфигурации по требованию заказчика.

Используется ли кабель заземления для солнечных батарей только для защиты от молнии?

А: Нет. Кабель заземления солнечной батареи является частью общей системы заземления и выравнивания потенциалов фотоэлектрической системы. Заземление помогает обеспечить контролируемый путь для токов короткого замыкания, снизить риск возникновения прикосновения к напряжению и поддерживать электрическую непрерывность между открытыми проводящими компонентами. Защита от молнии — это лишь часть более широкой стратегии электрической защиты.

Может ли компания NSPV производить солнечные заземляющие кабели по индивидуальному заказу?

А: Да. Компания NSPV может изготовить на заказ заземляющие кабели для солнечных электростанций/фотоэлектрических систем в соответствии с требованиями проекта, включая размер проводника, конструкцию изоляции, длину кабеля, цвет и конфигурацию клемм. Для производителей фотоэлектрических систем, EPC-подрядчиков и дистрибьюторов могут быть поставлены заземляющие кабельные сборки, изготовленные на заказ, для различных требований к солнечным установкам.
