Conector CA Solar NSPV 4P 5P Série II
TUV Certificação: Norma EN 61984
Apresentação do produto
O conector CA solar NSPV 4P/5P é uma opção premium para sistemas de energia solar, disponível em configurações de 4 e 5 pinos com classificação IP68 para proteção contra poeira e água. Com capacidade para corrente máxima de 65 A (a 10 mm²) e tensão de 500 V CA, garante transmissão de energia confiável. Sua resistência de contato típica de ≤0,25 mΩ minimiza a perda de energia, aumentando a eficiência do sistema.
Fabricado com materiais PPE/PA duráveis, este conector suporta condições ambientais adversas, reduzindo a necessidade de substituições frequentes e, consequentemente, economizando custos a longo prazo. Sua compatibilidade com cabos de 2,5 a 10 mm²/14 a 8 AWG oferece flexibilidade na instalação, ajudando a reduzir os gastos com cabos.

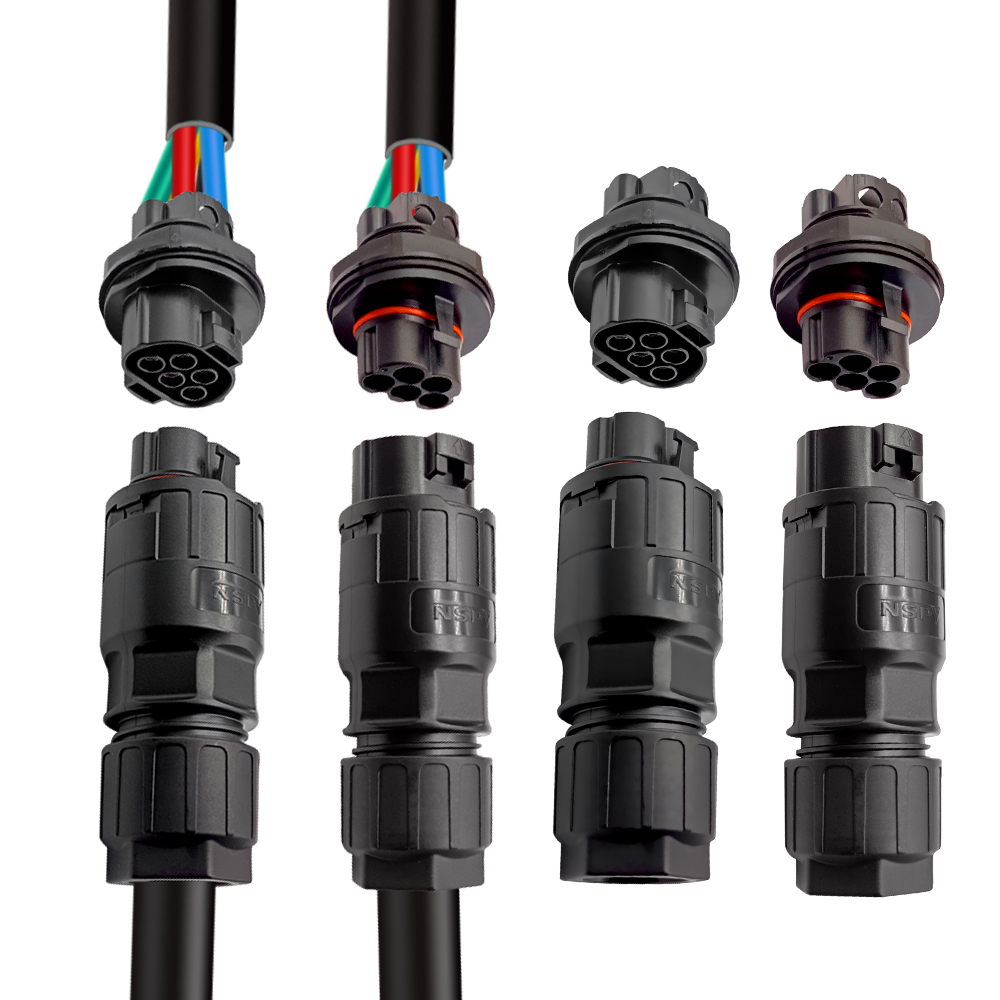

O design da marca NSPV inclui quatro tipos distintos — cabo macho 5PCM, cabo fêmea 5PCF, painel macho 5PPM e painel fêmea 5PPF — simplificando as conexões e a manutenção. Sua operação descomplicada e os processos fáceis de inspeção e reparo reduzem ainda mais os custos de mão de obra e o tempo de inatividade, tornando-a uma solução econômica e eficiente para projetos de energia solar.
Especificações do produto
Configuração dos pinos | Opções com 4 e 5 pinos disponíveis |

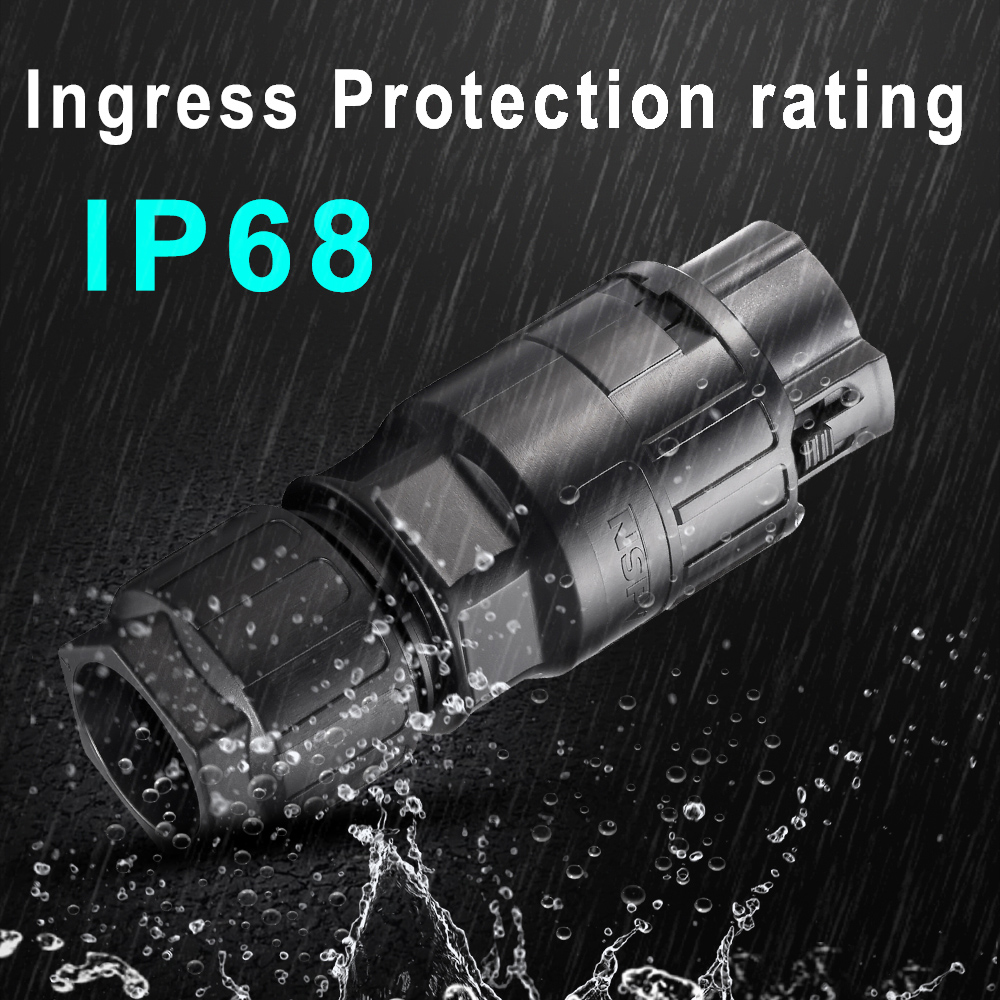

Classificação IP | IP68 – À prova de poeira e água |
Corrente nominal | Máx. 65A (com seção transversal do cabo de 10mm²) |
Tensão nominal | 500V AC |
Resistência de contato típica | ≤0,25 mΩ, garantindo perda mínima de potência |
Faixa de tamanho do cabo | 2,5~10mm² / 14~8AWG, compatível com uma ampla variedade de bitolas de cabo. |

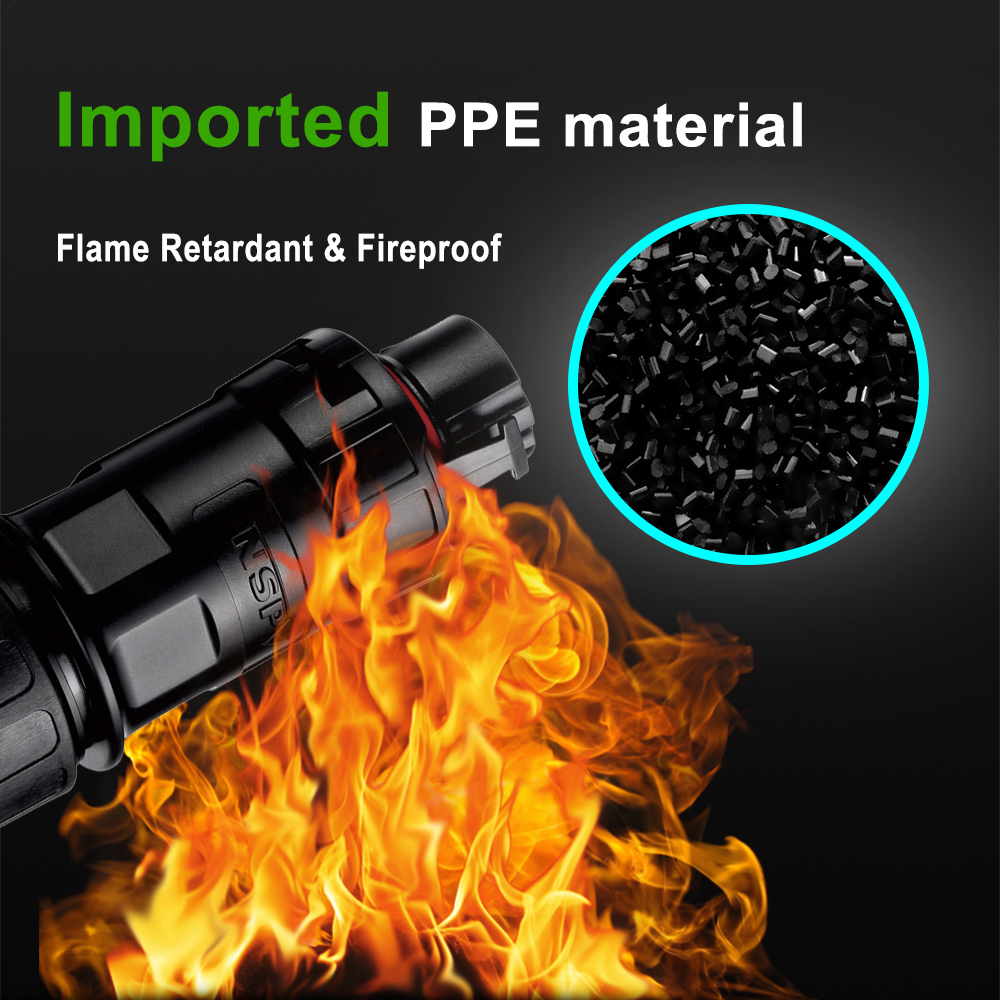

Material | Fabricado com materiais PPE/PA de alta qualidade, proporcionando durabilidade e resistência a fatores ambientais. |
Projeto | Design exclusivo da marca NSPV, garantindo compatibilidade e confiabilidade. |

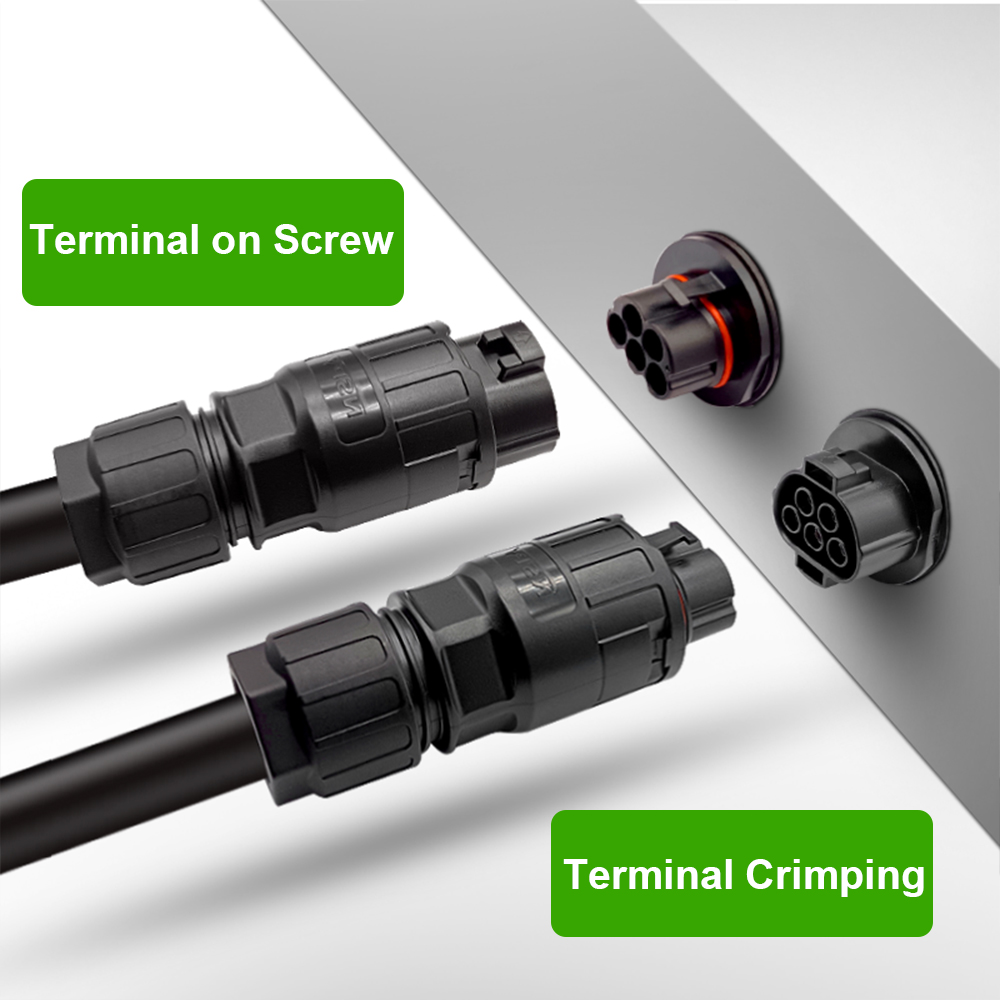

Tipos disponíveis |
|
Cabo 5PCM Macho | Para conexões de cabos macho |
Cabo 5PCF Fêmea | Para conexões de cabos fêmea |
Painel 5PPM Masculino | Para montagem em painel macho |
Painel 5PPF Feminino | Para montagem em painel fêmea |
Nossos recursos
O conector CA solar NSPV 4P 5P é uma solução de ponta projetada para transmissão de energia eficiente e confiável em sistemas de energia solar. Disponível nas configurações de 4 e 5 pinos, este conector foi projetado para atender às exigências rigorosas das instalações solares modernas. Sua classificação IP68 garante proteção completa contra a entrada de poeira e imersão prolongada em água, tornando-o ideal para uso externo em diversas condições climáticas. O conector tem capacidade para corrente máxima de 65 A, seção transversal do cabo de 10 mm² e tensão nominal de 500 V CA, garantindo desempenho robusto mesmo em aplicações de alta potência.
Nossas vantagens
- Material de isolamento de alta qualidade: Utiliza PPE/PA para um desempenho de isolamento superior.
- Alta capacidade de corrente nominal: Suporta até 65A (para cabos de 10mm² ou 8AWG).
- Alta tensão nominal CA: Classificado para 500 V CA, adequado para diversas aplicações solares.
- Baixa resistência de contato: Garante a transmissão eficiente de energia com resistência de contato ≤0,25 mΩ.
- Certificação TUV: Em conformidade com a norma EN 61984, garantindo segurança e confiabilidade.
- Fivelas de segurança adicionais opcionais: Inclui fechaduras AC5PLC01 para maior segurança e estabilidade.
Aplicativo

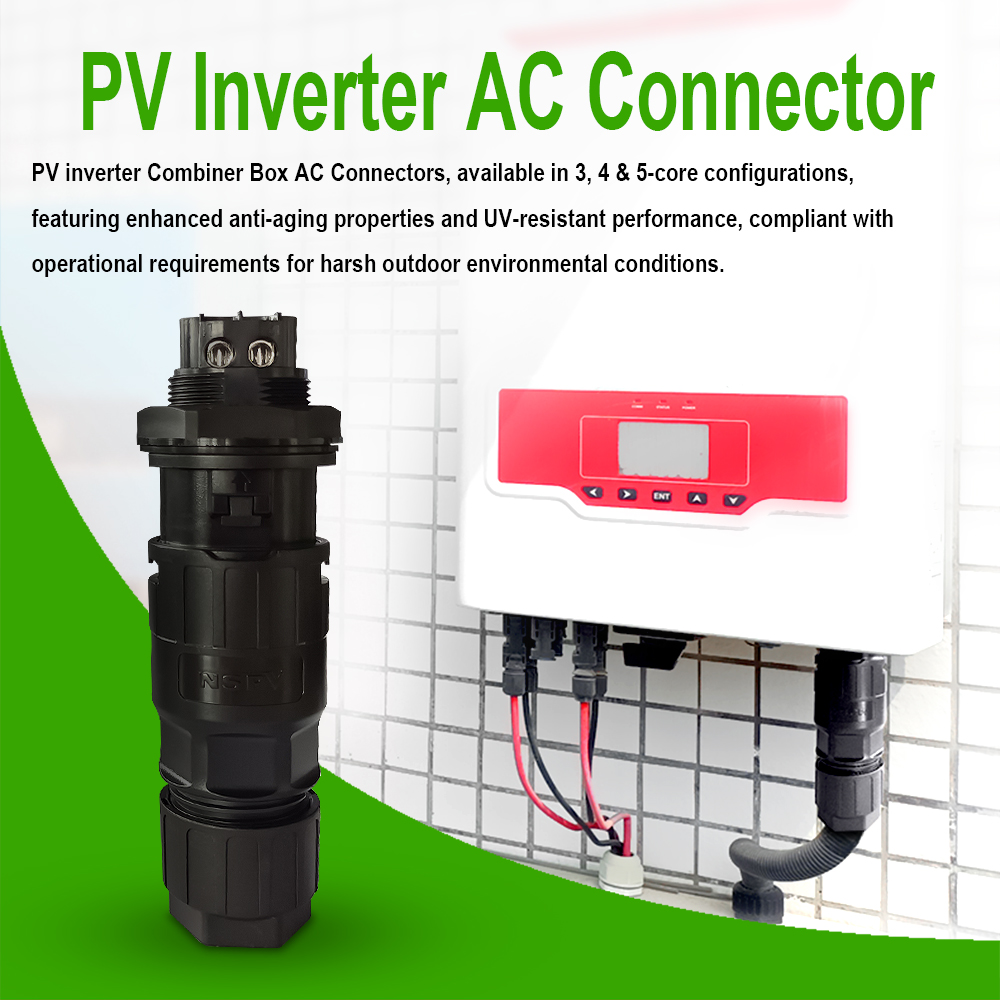

O conector CA solar NSPV II (séries 2P, 3P, 4P e 5P) não serve apenas para interligar inversores e baterias de armazenamento de energia. Seu design robusto o torna altamente adaptável. Ele também é utilizado em setores de alta exigência, como na conexão perfeita de circuitos em escavadeiras hidráulicas e outras máquinas pesadas , garantindo fluxo de energia estável e operação confiável em ambientes industriais exigentes.
FAQ
Em resumo, o conector CA solar NSPV 4P/5P é uma solução confiável, durável e eficiente para sistemas de energia solar. Suas altas classificações, design robusto e aplicações versáteis o tornam uma excelente escolha para qualquer projeto solar.
